Beskrivning

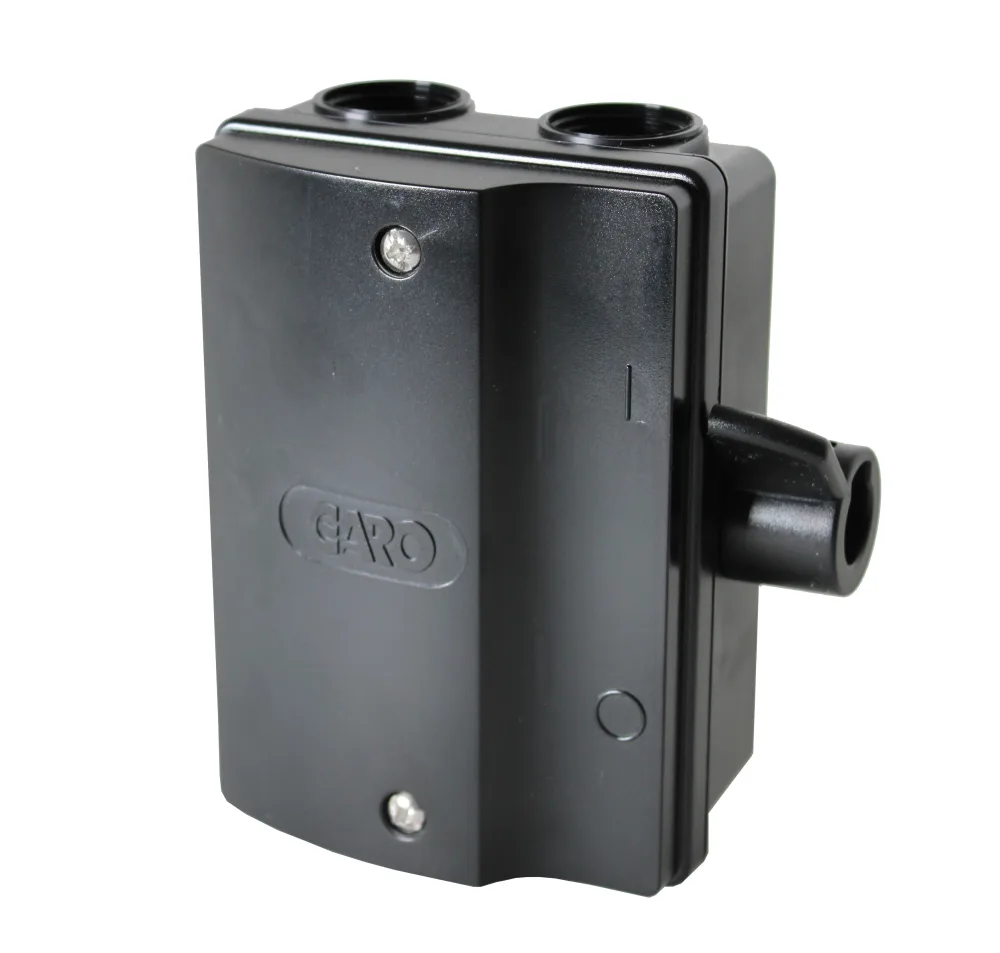

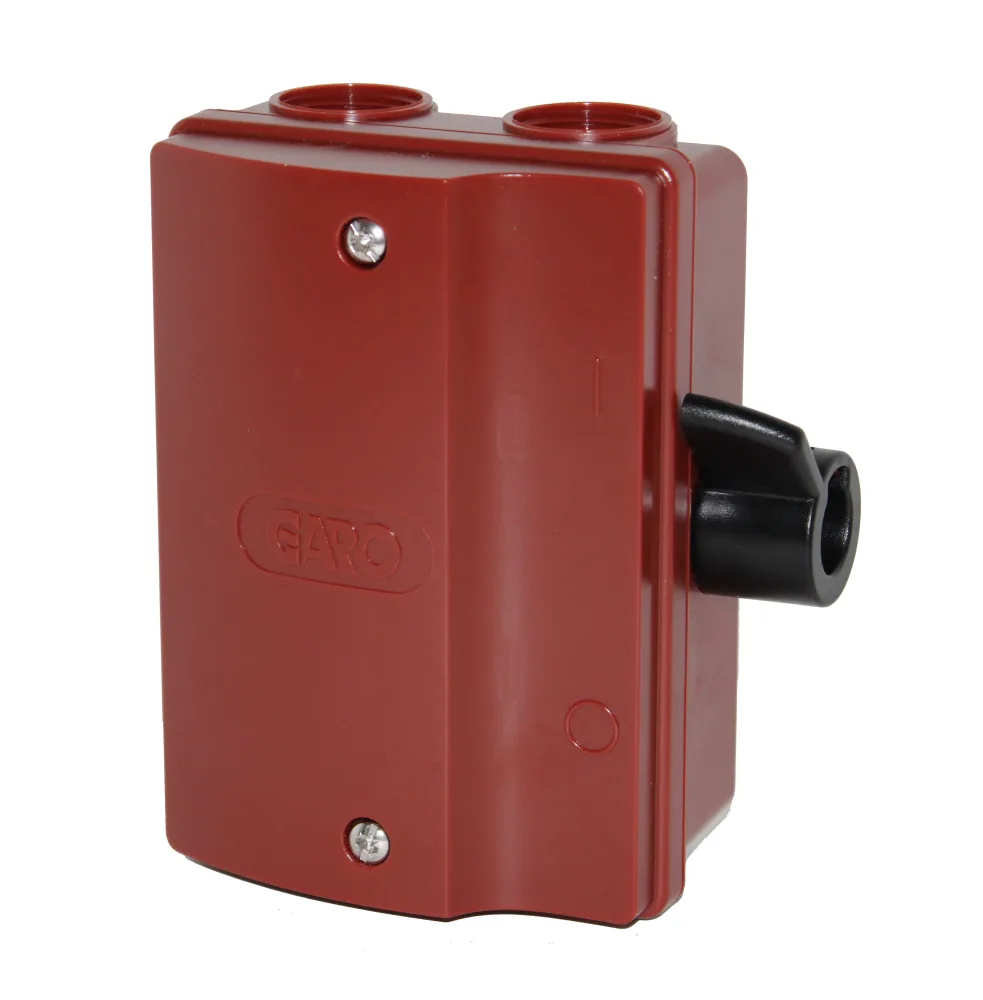

GARO AB strömbrytare 25 A. Avsedd för industri-, bostads- och offentliga miljöer samt godkända för lantbruksmiljö. Levereras med anslutningsmöjligheter för noll- och skyddsledare. Kan utföras som huvudbrytare och låsas, och fronten uppfyller kapslingsklass IP65, vilket gör den lämplig för inbyggnad i fördelningar samt för frontmontage med fyrhåls- eller centralt montage och för mellanmontage. Anslutning till huvudströmkretsen sker via kabelklämmor och apparaten levereras som komplett apparat i kapsling med svart vippa som manöverelement. Produkten har en villkorad nominell kortslutningsström Iq om 25 kA och måtten är 127 mm i bredd, 157 mm i höjd och 71 mm i djup.
- 3-polig strömbrytare för 25 A
- Kapslad apparat med front i IP65
- Låsbar funktion för säkrare frånkoppling
- Godkänd för industri bostad offentlig miljö och lantbruk
- För inbyggnad i fördelning och flera montagesätt
- Märkspänning 400 till 690 V och Iq 25 kA
| Tekniska data | |
| Antal hjälpkontakter normalt stängda (NC) | 0 |
|---|---|
| Antal hjälpkontakter normalt öppna (NO) | 0 |
| Antal omkopplare | 0 |
| Antal poler | 3 |
| Antal växlande hjälpkontakter | 0 |
| Apparatbyggsätt | Komplett apparat i kapsling |
| Färg på manöverelement | Svart |
| Huvudströmkretsens anslutningssätt | Kabelklämma |
| Integrerad motordrift | Nej |
| Kan spärras/låsas | Ja |
| Kapslingsklass (IP) framsida | IP65 |
| Lämplig för centralt frontmontage | Ja |
| Lämplig för fyrhåls frontmontage | Ja |
| Lämplig för golvmontering | Nej |
| Lämplig för inbyggnad i fördelningar | Ja |
| Lämplig för mellanmontage | Ja |
| Max. märkdriftspänning Ue vid AC | 690 V |
| Motordrift valbar | Nej |
| Märkdrifteffekt vid AC-3, 400 V | 0 kW |
| Märkdriftspänning | 400-690 V |
| Märkkorttidsströmhållfasthet Icw | 0 kA |
| Märkström kontinuerlig Iu | 25 A |
| Märkström vid AC-21, 400 V | 0 A |
| Märkström vid AC-23, 400 V | 0 A |
| Märkuteffekt vid AC-23, 400 V | 0 kW |
| Omkopplingseffekt vid 400 V | 0 kW |
| Spänningsutlösare valbar | Nej |
| Typ av kontrollelement | Vippa |
| Utförande som huvudbrytare | Ja |
| Utförande som nödstoppsinstallation | Nej |
| Utförande som service-/reparationsbrytare | Nej |
| Utförande som säkerhetsbrytare | Nej |
| Version med omkastad omkopplare | Nej |
| Villkorad nominell kortslutningsström Iq | 25 kA |
