Beskrivning

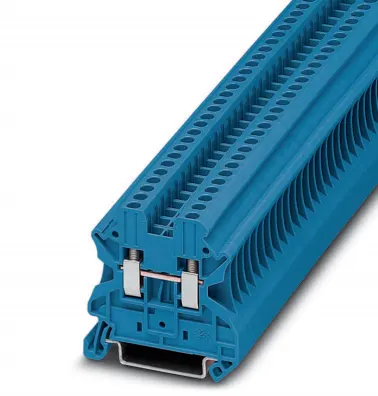

Genom skruvplintar typ UT har skruvanslutningen optimerats ytterligare och detta utan att kompromissa på viktiga egenskaper. Ändhylsor är inga problem. Två bryggschakt för ”plug-in”-bryggor ger optimal och enkel potentialfördelning. Tre märkplatser för att på bästa sätt identifiera varje anslutning. Skruvplintar typ UT ingår i serien CLIPLINE complete som möjliggör kombination av olika plintar inom samma serie.
- Klämförband i kopparlegering är korrosionsbeständigt
- Aktiv låsning av anslutningsskruv
- I enlighet med IEC 947-7-1 och -2
- EEx e intyg enligt ATEX 100a: på begäran
- Isolationsmaterial av Polyamid 6.6
- Brännbarhetsklass enligt UL 94 är V0
- Testuttag i bryggschakt 2,3 mm
- Montage på 35 mm skena
| Tekniska data | |
| Typ | UT 2,5 |
|---|---|
| Färg | Grå |
| Anslutningsbar ledararea mångtrådig | 0.14-4 mm² |
| Märkström In | 24 A |
| Märkspänning | 1000 V |
| Bredd/nätmått | 5.2 mm |
| Anslutningsbar ledararea entrådigt | 0.14-4 mm² |
| Anslutningsbar ledararea fintrådigt med ändhylsa | 0.14-2.5 mm² |
| Typ av elektrisk anslutning 1 | Skruvanslutning |
| Typ av elektrisk anslutning 2 | Skruvanslutning |
| Antal nivåer | 1 |
| Antal klämpositioner per nivå | 2 |
| Monteringsmetod | DIN-skena 35 mm |
| Material isolationskropp | Termoplast |
| Avslutningsplatta krävs | Ja |
| Internt anslutna steg | Nej |
| Anslutningsbar ledararea fintrådig utan ändhylsa | 0.14-4 mm² |
| Flambeständighet installationsmaterialklass (UL94) | V0 |
| Längd | 47.7 mm |
| Explosionstestat utförande Ex-e | Ja |
