Beskrivning

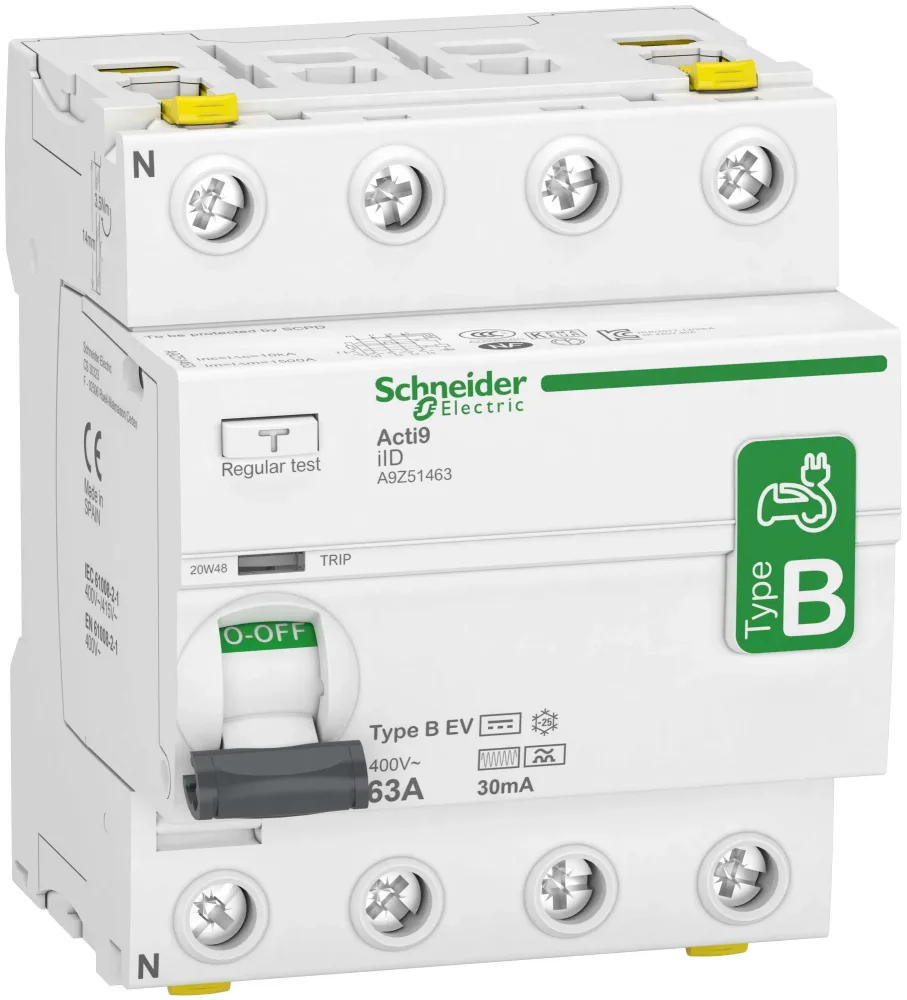

Schneider Electric Acti 9 iID är en 4-polig jordfelsbrytare av typ B-EV, med märkfelström 63A, 30mA. Används i applikationer med billaddare eftersom likströmmar kan förekomma. B-EV betyder Electric Vehicle och är speciellt utvecklad för elbilsladdning. Om inte elbilsladdaren har inbyggt DC-skydd är det krav på att den skall skyddas med jordfelsbrytare typ B. Märkspänning 230V, 50Hz. Norm: IEC/EN 61008-2-1, IEC/EN 62423, IEC 61543, VDE 0664. Jordfelsbrytare för specialapplikationer Jordfelsbrytaren är av B-klass, och är avsedd för specialapplikationer såsom elbilsladdare, solceller, likriktare, batteriladdare och frekvensomformare. De reagerar och löser ut för felströmmar av både växel- och likspänningskaraktär. Jordfelsbrytarna kan förses med hjälpkontakt för att indikera att jordfels brytaren löst ut.
- För applikationer med billaddare då likströmmar kan förekomma
- B-EV betyder Electric Vehicle, speciellt utvecklad för elbilsladdning
- Elbilsladdare utan inbyggt DC-skydd måste skyddas med jordfelsbrytare typ B
- Passar för användning med elbilsladdare, solceller, likriktare, batteriladdare och frekvensomformare
| Tekniska data | |
| Läckströmstyp | B |
|---|---|
| Antal poler | 4 |
| Märkspänning | 400 V |
| Nominell märkström | 63 A |
| Nominell felström | 30 mA |
| Bredd i antal modulmellanrum | 4 |
| Stötströmhållfasthet | 3 kA |
| Selektivt skydd | Nej |
| Frekvens | 50 Hz |
| Korttidsfördröjd utlösning | Nej |
| Kapslingsklass | IP20 |
| Inbyggnadsdjup | 44 mm |
| Anslutningsbar ledararea entrådigt | 1-35 mm² |
| Anslutningsbar ledararea mångtrådig | 1-25 mm² |
| Monteringsmetod | DIN-skena |
| Nedsmutsningsgrad | 3 |
| Nominell impulsskyddspänning Uimp | 6 kV |
| Nominell isolationsspänning | 500 V |
| Omgivningstemperatur under drift | -25-60°C |
| Med förreglingsfunktion | Ja |
