Beskrivning

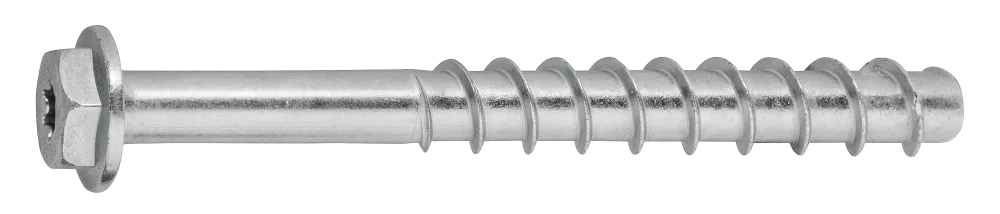

ETA-bedömd betongskruv för sprucken och osprucken betong samt håldäck (HDF). ETA-16/0945 ETA-17/1009 Dimension 6 är godkänd för flerpunktsinfästning i icke bärande konstruktioner enligt ETAG 001, Part 6. Brandmotstånd bedömt enligt ETA upp till R120. S-CSA monteras snabbt och enkelt utan specialverktyg. Betongskruven ger hög lastkapacitet även vid små kant- och centrumavstånd. Den är demonterbar och återanvändbar, vilket gör den lämplig för temporära infästningar. Skruven monteras genom detaljen direkt i borrhålet där den skär en gänga i betongen. Detta skapar en mekanisk låsning längs hela förankringsdjupet. Eftersom inga expansionskrafter uppstår möjliggörs små avstånd både mellan infästningar och till kant. FZB-ytbehandling för torr inomhiljö samt tillfälligt utomhusbruk. Godkänd för: Sprucken betong Osprucken betong Håldäck Även lämplig för: Massiv tegelsten Håltegel Massiv mexitegel Natursten Omfattas av ETA Part 6. Storlek 5 omfattas ej av ETA. 5 mm saknar TX-drivspår.
| Tekniska data | |
| Beteckning | S-CSA HEX |
|---|---|
| Borrdjup | 50 mm |
| Egenskaper | ETA 16/0945 |
| Flänsytterdiameter | 14 mm |
| Godkänd enligt | ETA 17/1009 |
| Grundmaterial | Sprucken betong |
| Osprucken betong | |
| Håldäck | |
| Natursten | |
| Håltegel | |
| Massivt tegel | |
| Solid kalksandsten | |
| Huvuddiameter | 14.5-14.5 |
| Material | Kolstål |
| Max. materialtjocklek | 10 mm |
| Monteringsdjup | 40 mm |
| Diameter (yttermått) | 8 mm |
| Diameter borrhål | 6 mm |
| Huvudform | Sexkant |
| Längd | 45 mm |
| Nyckelvidd | 13 |
| Skruvsystem | Torx (TX) |
| Storlek (TX) | 30 |
| Ytskydd | Galvaniserad/Elförzinkad |
