Beskrivning

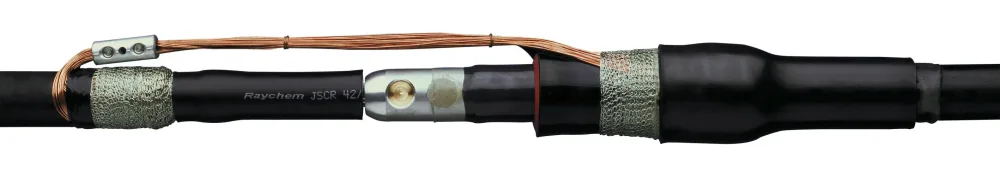

Kabelskarv för skarvning av jordkabel, 1–ledare 24 kV. OBS! Skarvarna medger mantelprovning. Inner– och ytterhylsor är expanderade så att de kan appliceras och därefter krympas med värme. Ledarna skarvas med medföljande skruvskarvhylsor som har inbyggt moment i skruvarna och går av när rätt moment uppnåtts. Efter preparering av kablarna viks en fältstyrande duk över skarvhylsan och slangar krymps för att uppnå fältstyrning och full isolation. Skärmtrådarna skarvas med medföljande skruvskarvhylsor. Satsen innehåller materiel för en 1–ledare.
- Kabelskarv för 1-ledare upp till 24 kV
- För ledararea 25–95 mm²
- Värmekrympande inner och ytterhylsor
- Skruvskarvhylsor med inbyggt momentbrott
- Med fältstyrande duk för full isolation
- Medger mantelprovning
| Tekniska data | |
| Norm | CENELEC HD 629.1.S1, IEC 61238–1 (skarvhylsor) |
|---|---|
| Typ | MXSU-5111 |
| Antal ledare | 1 |
| Nominell ledararea från/till | 25-95 mm² |
| Märkspänning U0/U (Um) | 18/30 (36) kV |
| Anslutningstillbehör | Skruvförbindningselement |
| Antal ledare | 1 |
| För anslutning av papper- till plastisolerade kablar | Nej |
| Gruvsektorgodkännande | Nej |
| Halogenfri | Nej |
| Med koncentriskt hölje | Nej |
| Med skruvkontakter | Ja |
| Modell/Utförande | Värmekrympning |
| Märkspänning U0/U (Um) | 12,7/22 (24) kV |
| Skyddsledare | Ja |
| Typ av isolationsmaterial | Plast |
