Beskrivning

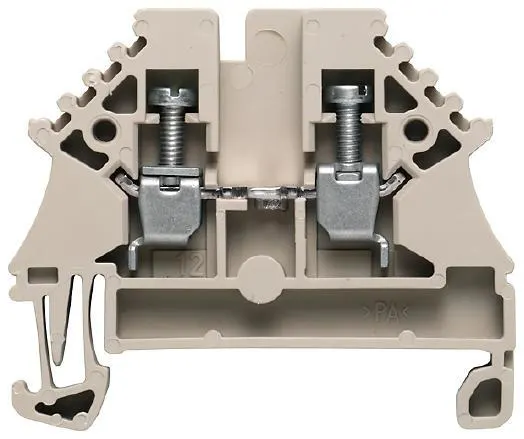

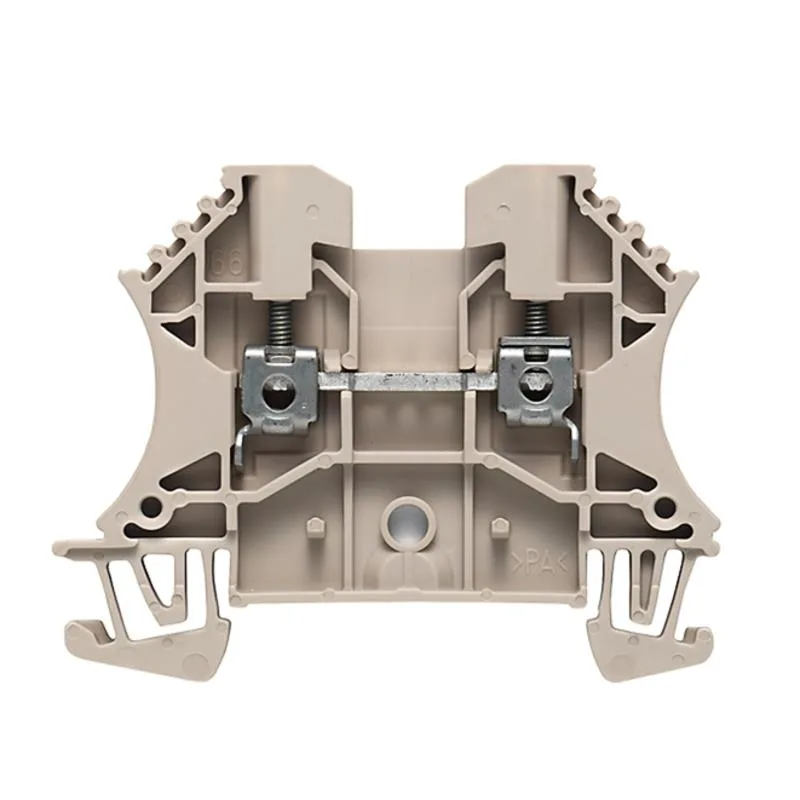

Weidmüller WDU 2,5N genomgångsplint från Plint W-serien. Klämbygeln och skruven är tillverkade i stål medan strömskenan, belagd med ett tenn-blyskikt, är av koppar. Detta ger en följsam och varaktig kontakt med lågt övergångsmotstånd. Följande egenskaper gör skruvanslutningen till ett robust anslutningssystem: • Hög kontaktkraft och stor kontaktyta oberoende av ledararean. • Självlåsande klämbygel. • Ingen efterdragning behövs. • Kräver inga ändhylsor för fintrådiga ledare.
- Krypströmstålig CTI 600
- Temperaturtålig upp till 120 °C
- Hög brännbarhetsklass V0 enligt UL 94
- Halogen- och fosforfritt flamskyddsmedel
| Tekniska data | |
| Typ | WDU 2,5N |
|---|---|
| Färg | Beige |
| Anslutningsbar ledararea mångtrådig | 1.5-4 mm² |
| Märkström In | 24 A |
| Märkspänning | 500 V |
| Bredd/nätmått | 5.1 mm |
| Anslutningsbar ledararea entrådigt | 0.5-4 mm² |
| Anslutningsbar ledararea fintrådigt med ändhylsa | 0.5-2.5 mm² |
| Typ av elektrisk anslutning 1 | Skruvanslutning |
| Anslutningsposition | I sidled |
| Antal nivåer | 1 |
| Antal klämpositioner per nivå | 2 |
| Monteringsmetod | DIN-skena 35 mm |
| Material isolationskropp | Termoplast |
| Avslutningsplatta krävs | Ja |
| Internt anslutna steg | Nej |
| Anslutningsbar ledararea fintrådig utan ändhylsa | 0.5-4 mm² |
| Drifttemperatur | -60-130 °C |
| Flambeständighet installationsmaterialklass (UL94) | V0 |
| Längd | 44 mm |
| Explosionstestat utförande Ex-e | Ja |
