Beskrivning

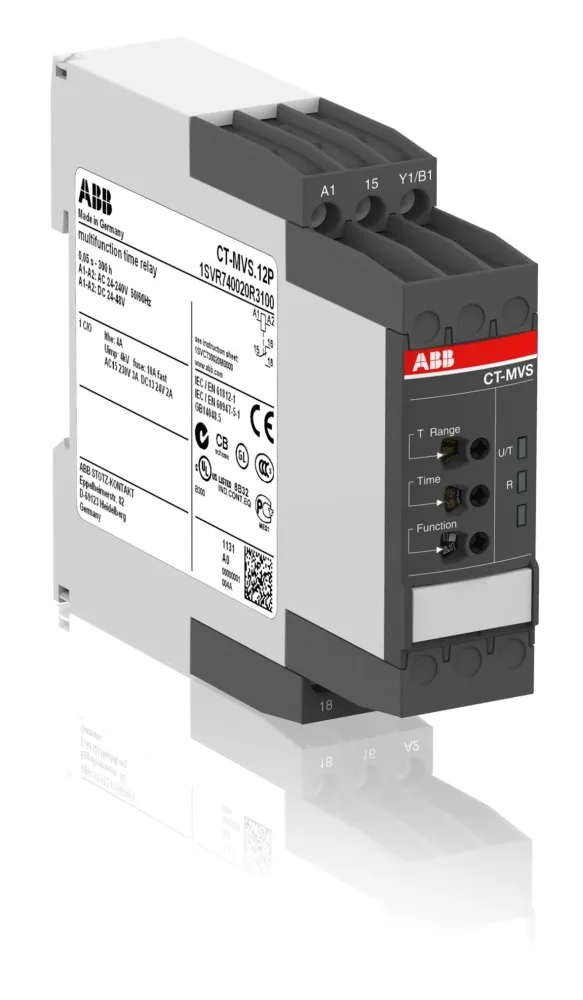

ABB multifunktions-tidrelä har ett tidsområde på 0,05 s–300 timmar och inkluderar funktioner för fördröjning vid magnetisering och avmagnetisering samt flytande kontakt vid både magnetisering och avmagnetisering. Reläet har även stjärn‑triangel-funktion. Manöverspänningen är AC 380–440 V vid både 50 Hz och 60 Hz och driftspänningen är av typen AC/DC. Reläet har två ofördröjda växlande utgångar och två fördröjda växlande utgångar med märkström 4 A. Enheten är avsedd för montage på DIN-skena, har kapslingsklass IP20 och skruvanslutning, är inte lämplig för frontmontering och levereras inte komplett med uttag. Dimensionerna är 22,5 mm i bredd, 85,6 mm i höjd och 103,7 mm i djup.
- Multifunktion med tidsområde 0,05 sek till 300 timmar
- Fördröjning vid in och frånslag
- Stjärn triangel och pulsformning i samma relä
- Två fördröjda växlande utgångar 4 A
- Manöverspänning 380 till 440 V AC
- DIN-skenemontage med skruvanslutning
| Tekniska data | |
| Antal utgångar, fördröjda, slutande | 0 |
|---|---|
| Antal utgångar, fördröjda, växlande | 2 |
| Antal utgångar, fördröjda, öppnande | 0 |
| Antal utgångar, ofördröjda, slutande | 0 |
| Antal utgångar, ofördröjda, växlande | 0 |
| Antal utgångar, ofördröjda, öppnande | 0 |
| Bredd | 22.5 mm |
| Djup | 103.7 mm |
| Fjärrstyrning möjlig | Nej |
| Funktion blinkning, startar med paus, fast tid | Ja |
| Funktion blinkning, startar med puls, fast tid | Ja |
| Funktion flytande kontakt vid avmagnetisering | Ja |
| Funktion flytande kontakt vid magnetisering | Ja |
| Funktion fördröjning avmagnetisering | Ja |
| Funktion fördröjning magnetisering | Ja |
| Funktion pulsformning | Ja |
| Funktion stjärn-triangel | Ja |
| Höjd | 85.6 mm |
| Klockfunktion, startar med paus, variabel | Nej |
| Klockfunktion, startar med puls, variabel | Nej |
| Lämplig enbart för fjärrstyrning | Nej |
| Med halvledarutgång | Nej |
| Märkspänning matning vid AC 50 Hz | 380-440 V |
| Märkspänning matning vid AC 60 Hz | 380-440 V |
| Påbyggbara kontaktblock | Nej |
| Spänningstyp för manöver | AC |
| Tidsområde | 0.05-1080000 s |
| Typ av elanslutning | Skruvanslutning |
| Utgångar, reversibla fördröjda/ofördröjda | Nej |
| Antal utgångar, fördröjda, slutande | 0 |
| Antal utgångar, fördröjda, växlande | 2 |
| Antal utgångar, fördröjda, öppnande | 0 |
| Antal utgångar, ofördröjda, slutande | 0 |
| Antal utgångar, ofördröjda, växlande | 0 |
| Antal utgångar, ofördröjda, öppnande | 0 |
