Beskrivning

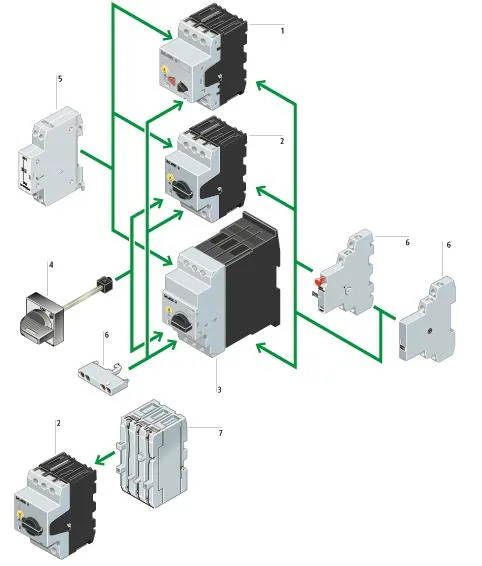

Okapslade motorskyddsbrytare för montage på bärskena (bredd 35 mm, höjd 7,5/10/15 mm). Överlast- och kortslutningsskydd för motorer upp till 11 kW/400 V. PKZM 0 är obegränsat kortslutningssäker (”egensäker”) upp till märkström Iu = 10 A. Genom att kombinera motorskyddsbrytare PKZM 0 med kontaktor DILM (E32) erhålls en startkopplare PKZM 0-DILM. Startkopplaren monteras på 35 mm bärskena. PKZM 0 kan kompletteras med andra tillbehör enligt nedan: 1. Motorskyddsbrytare PKZMO1 (Promotor) 2. Motorskyddsbrytare PKZM0 3. Motorskyddsbrytare PKZM4 4. Handtag för dörrmontage (PKZM0 och PKZM4) 5. Shunt- eller underspänningsutlösare 6. Utlösningsindikator AGM2, hjälpkontakt NHI(E) 7. Strömbegränsare CL-PKZ0 Okapslad motorskyddsbrytare med termiskt överlastskydd och magnetiskt kortslutningsskydd. För montage på 35 mm bärskena eller skruvmontage. Brytförmåga upp till märkström 10 A = 150 kA, vid märkström 12-32 A = 50 kA.
- Justerbar överlastutlösare 6,3-10 A
- Termomagnetiskt skydd mot överlast och kortslutning
- Brytförmåga 150 kA vid 400 V AC
- För motorer upp till 4 kW vid 400 V
- 3-polig utförande med fasbortfallskänslighet
- Montage på 35 mm bärskena eller skruv
| Tekniska data | |
| Typ | PKZM 0-10 |
|---|---|
| Inställning för överlastutlösare | 6.3-10 A |
| Inställningsområde för den momentana kortslutningsutlösaren | 155 A |
| Märkkortslutningsbrytförmåga Icu vid 400 V, AC | 150 kA |
| Utlösningsteknik | Termomagnetisk |
| Nominell driftspänning | 690 V |
| Nominell effekt vid AC-3, 400 V | 4 kW |
| Nominell kontinuerlig ström Iu | 10 A |
| Fasbortfallskänslig | Ja |
| Antal poler | 3 |
| Apparatbyggsätt | Inbyggnadsapparat i fastmontageteknik |
| Med integrerad hjälpkontakt | Nej |
| Med integrerad underspänningsutlösare | Nej |
| Märkuteffekt vid AC-3, 230 V | 2.2 kW |
| Kapslingsklass (IP) | IP20 |
| Huvudströmkretsens anslutningssätt | Skruvanslutning |
| Med värmeskydd | Ja |
| Typ av kontrollelement | Vred/Vridknapp |
| Bredd | 45 mm |
| Djup | 76 mm |
| Höjd | 93 mm |
