Beskrivning

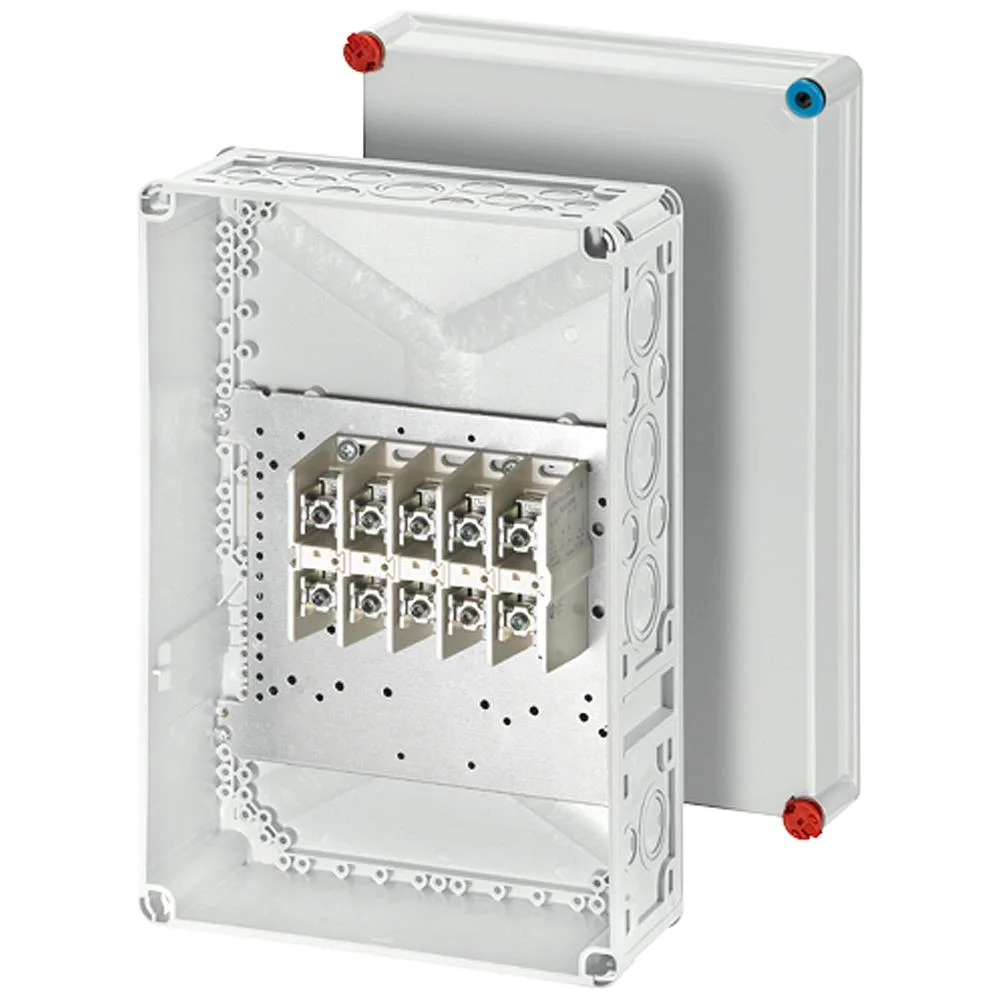

Hensel K 1205 är en 5-polig kabelkopplingsdosa på 250A med plintar för kablar på 16-150 mm² (Cu/Alu 3~). Dosan är IP65-klassad och är tillverkad av polykarbonat. Plintarnas åtdragningsmoment ligger på 20 Nm. Typ av ledare 2 x 16-50 Cu/Alu, sol (rund) mm² 2 x 16-150 Cu/Alu, s / f (rund) mm² 2 x 50-150 Cu/Alu, sol (sektor) mm² 2 x 35-150 Cu, s (sektor) mm² 2 x 50-120 Alu, s (sektor) mm² 4 x 16-50 Cu/Alu, sol (rund) mm² 4 x 16-70 Cu/Alu, s / f (rund) mm² 4 x 50-70 Cu/Alu, sol (sektor) mm² 4 x 35-70 Cu, s (sektor) mm² 4 x 35-50 Alu, s (sektor) mm²
- Plomberingsbar
- Kabelkopplingsdosa med plintar
- Ledare kan läggas in framifrån i plinten
- Aluminiumledare skall innan de ansluts prepareras enligt de gällande tekniska rekommendationerna
| Tekniska data | |
| Antal poler | 5 |
|---|---|
| Kabeldimensioner | 16-150 mm² (Cu/Alu 3~) |
| Nominell isolationsspänning | Ui = 690 V AC/DC |
| Dimensionerande ström | 250 A |
| Material | PC (polykarbonat) |
| Kapslingsklass | IP65 |
| Åtdragningsmoment, plint | 20 Nm |
| Mått (H x B x D) | 450 x 300 x 170 mm |
